16.04.2024: Epiphone Valve Junior, sävynsäätöpiirin ...

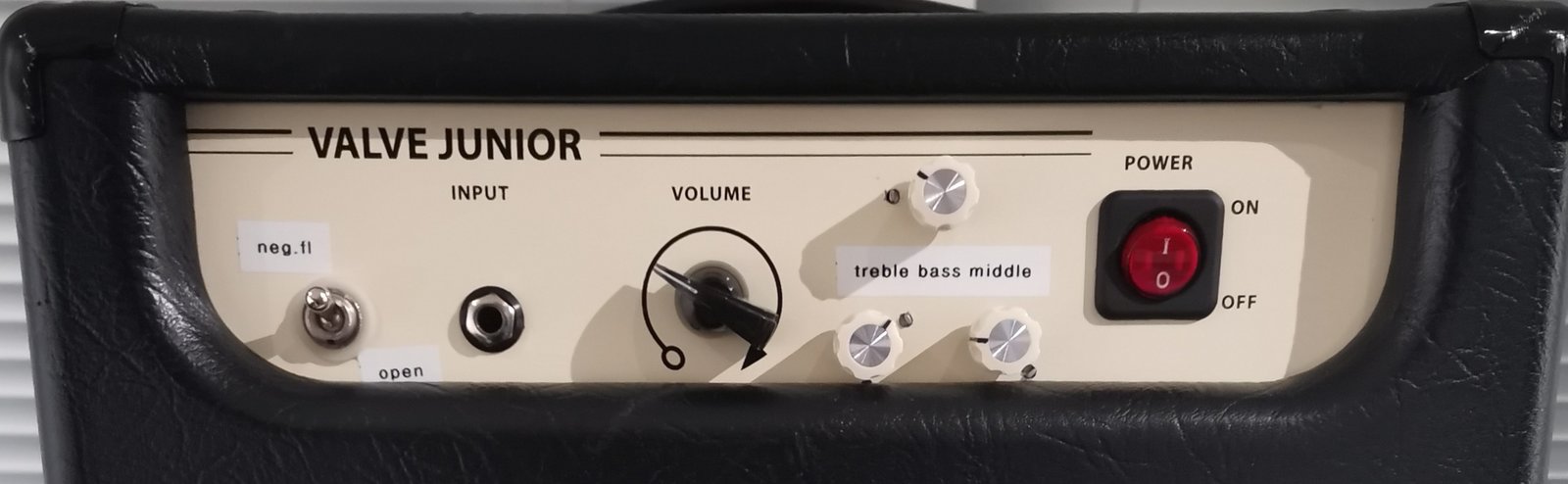

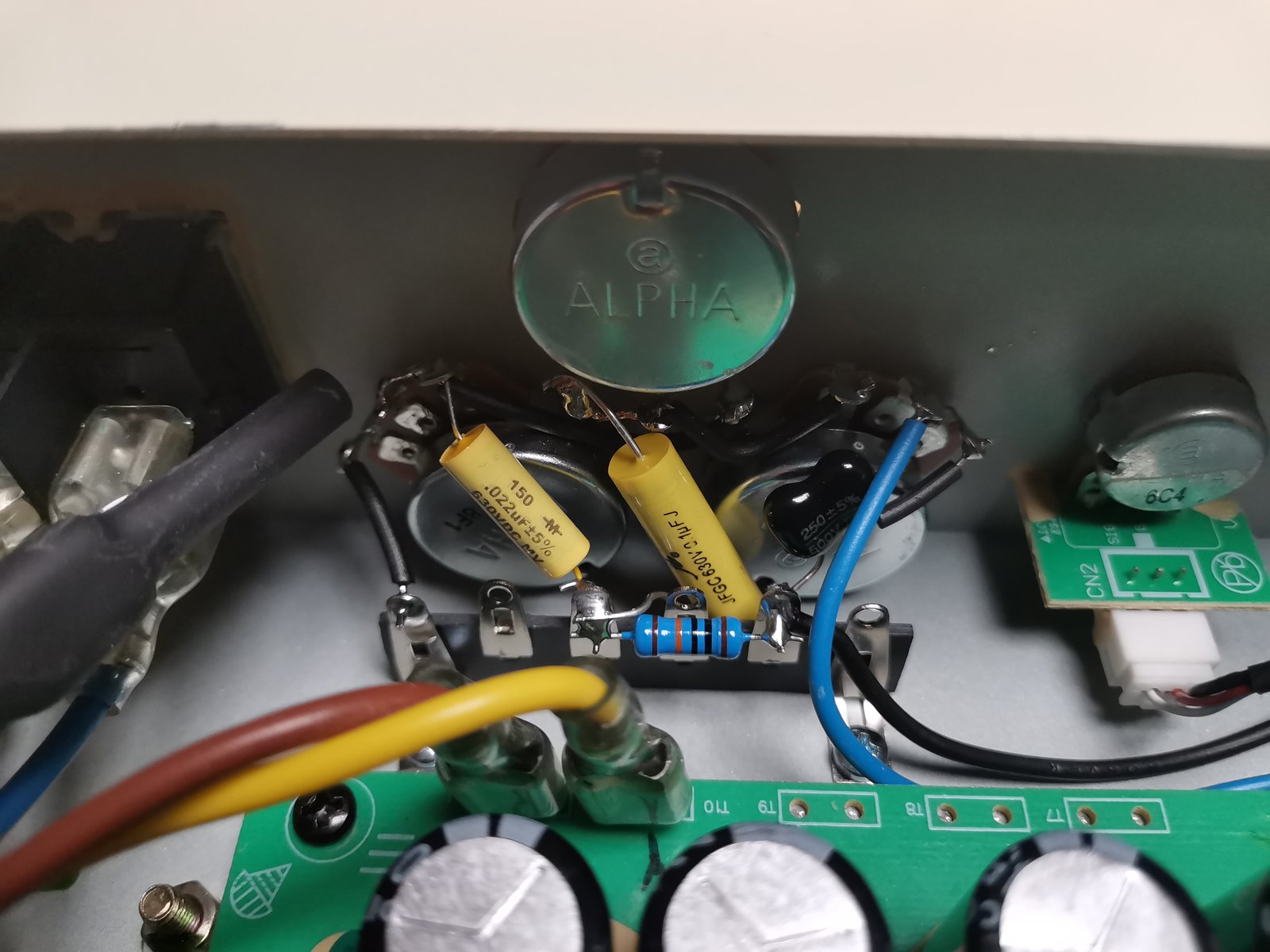

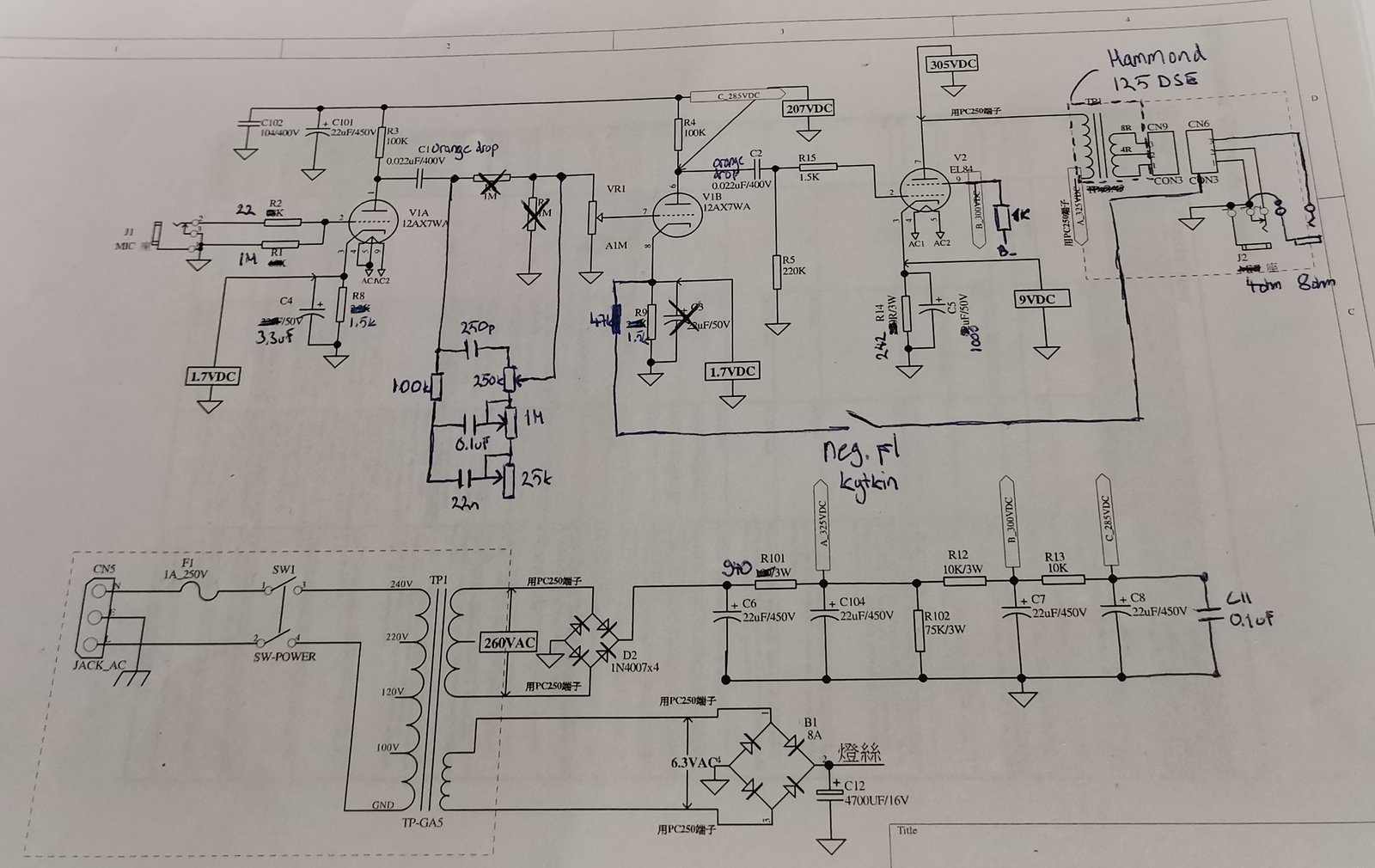

Netistä löytyy paljon muokkausohjeita Valve Junior -vahvistimeen. Alla olevat linkit ovat hyödyllisiä: - Eri versioiden piirikaaviot: http://www.sewatt.com/files/sewatt/StockVJ_1-3.pdf - Mielestäni parhaiten koottu taulukko erilaisista muokkauksista selityksineen: https://ashbass.com/AshBassGuitar/vjr/xls_194___octal_schem.pdf Nopea listaus omista, muutokset tehty Versio 2 malliin: - Kaiuttimen vaihto Jensen P8R - Ulostulomuuntajan vaihto Hammond 125DSE - C1 ja C2 -kondensaattoreiden vaihto signaalitiellä Orange Dropseihin - Sisääntulon vastusten vaihto R1-1Mohm ja R2-22kohm - C4 -kondensaattorin vaihto 3,3uF:aan - C3 -kondensaattorin poisto - R14 -vastuksen vaihto 242ohm:in - C5 -kondensaattorin vaihto 1000uF:aan - EL84 -putkelle 1kohmin vastuksen lisäys 9 pinnille - 8 ohmin kaiutinlähdön lisäys - negatiivisen takaisinkytkennän lisäys ulostulomuuntajan 16 ohm lähtöön kytkimen taakse - R10 -vastuksen vaihto 940ohm:in - R8 ja R9 -vastusten vaihto 1,5kohm:in Ja sitten itse asia, eli sävysäätöpiirin (tonestack) lisäys. Lukuisista ohjeista huolimatta tähän en löytänyt mitään tietoa. Halusin säätää äänen sävyä suoraan vahvistimessa ilman erillistä EQ-pedaalia. Ajatus legendaarisen Fenderin sävynsäätöpiirin lisäämisestä kiehtoi. Erittäin hyödyllistä tieto piireistä: https://robrobinette.com/How_The_TMB_Tone_Stack_Works.htm Kun tutkin edellä mainitulla sivulla TMB Tone Stack On Pots -osuutta, huomasin, että klikkaamalla kuvan auki avautui väärät arvot bassopuolen kondensaattorille ja Tone Slope -vastukselle. Piiri toki toimii, mutta on tavallaan vain Fenderin sävynsäätöpiiri, ei Fenderin legendaarinen sävynsäätöpiiri. Erilaisia piirejä pääsee mallintamaan täältä ja testailemaan miten eri arvot vaikuttavat toimintaan: https://www.guitarscience.net/tsc/info.htm Asensin piirin Valve Junioriin vastusten R6 ja R7 tilalle. Heti toisella kerralla, kun vaihdoin piiriin oikeat arvot, vahvistimeni alkoi kuulostaa legendaariselta. Kirjoittanut ZeusMalt 16.04.2024
