 Mebrick
05.10.2022 23:45:30 (muokattu 05.10.2022 23:45:50) | |
|
Mebrick:
Push-pull -potikassa: (1) kytkeytyy commoniin (ja siitä edelleen volapotikkaan) ja (C1) kytkeytyy switcheriin samaan paikkaan, mihin kaulamikin + -napa?
Jos haluan ohittaa potentiometrin muuten, sen lugeista signaalia ei ohjata mihinkään (kuvassa oranssi ja ruskea katkoviiva)?
Tuleeko maa kytkeä push-pull-potikasta kuvan mustan katkoviivan mukaisesti tonepotikkaan? Mihin potikan rei'istä maa tulee kytkeä? (1, C1, 2, 3, C2 vai 4)?
Edit: Pushpull-potikka siis tätä mallia:
https://www.thomann.de/fi/mojotone_ … HFg2p0qJiXj-F9XD7L532oaAqRDEALw_wcB
Vastailenkin omaan ekaan ja vikaan kysymykseeni. Maa tulee normaalisti tuosta potikan kyljestä ja linjat (1) ja (C1) niin kuin arvelin. Otaksun myös, että jätän lugit koskematta, koska en halua potentiometria muuten piiriin...
Lähde: https://www.youtube.com/watch?v=CHL6-lauM7o |
 Swan
05.10.2022 23:56:00 (muokattu 06.10.2022 00:01:49) | |
|
Mebrick: Vastailenkin omaan ekaan ja vikaan kysymykseeni. Maa tulee normaalisti tuosta potikan kyljestä ja linjat (1) ja (C1) niin kuin arvelin. Otaksun myös, että jätän lugit koskematta, koska en halua potentiometria muuten piiriin...
Lähde: https://www.youtube.com/watch?v=CHL6-lauM7o
Juu, siis jos et aio käyttää potikkaa muuten kuin kytkimenä, jätä lugit kokonaan tyhjiksi, ja keskity pelkästään noihin DPDT-kytkimen nastoihin. Idea on tosiaan, että potikan ollessa yläasennossa kaulamikin kuuma on aina yhteydessä ulostuloon. Voit juottaa piuhat joko välille 1-C1 tai 3-C2, vaikutus on sama. Potikan maadoitus ei ole tässä kytkennässä tarpeen, mutta ei siitä haittaakaan ole.
Had to be me. Someone else might have gotten it wrong. |
|
Voiko maadoitusta tehdä kerrostaloasunnossa jossa ei ole maadoitettua pistorasiaa? Eli voiko betoniseinää käyttää maana vai tarviiko vetää piuha ikkunasta nurmikkoon? |
|
PurpleCandle: Voiko maadoitusta tehdä kerrostaloasunnossa jossa ei ole maadoitettua pistorasiaa? Eli voiko betoniseinää käyttää maana vai tarviiko vetää piuha ikkunasta nurmikkoon?
Jos kylppärissä tai keittiössä ei löydy maadoitettua rasiaa, talo lienee todella vanha.
Mihin tarvitset maadoituksen? Hurinaa? Ovatko kaikki audiolaitteet samassa rasiassa? Jos eivät, maalenkit ovat mahdollisia. Kokeile kytkeä laitteet rasiaan/roikkaan molemmin päin. |
|
Löytyisköhän täältä tietäjää tällaiseen ongelmaan? Work studio-40a kaiuttimien väliltä on kadonnut johto. Liitin on niin kummallinen, etten ole koskaan vastaavaan törmännyt. Onko kellään tietoa mistä tällaisen liittimen voisi löytää. Tässä linkki kuvaan liittimestä https://ibb.co/S7ZLpLk
-J |
|
harez: Löytyisköhän täältä tietäjää tällaiseen ongelmaan? Work studio-40a kaiuttimien väliltä on kadonnut johto. Liitin on niin kummallinen, etten ole koskaan vastaavaan törmännyt. Onko kellään tietoa mistä tällaisen liittimen voisi löytää. Tässä linkki kuvaan liittimestä https://ibb.co/S7ZLpLk
-J
Phoenix-liitin.
Kysy AV-asennuksia tekevistä firmoista voi olla, että löytyy nurkista.
Paljonko on pinnien väli?
https://www.digikey.fi/fi/products/ … FxgWJkkpoDdeBJRcQt-SUoaAjf2EALw_wcB |
|
PurpleCandle: Voiko maadoitusta tehdä kerrostaloasunnossa jossa ei ole maadoitettua pistorasiaa? Eli voiko betoniseinää käyttää maana vai tarviiko vetää piuha ikkunasta nurmikkoon?
Ei saa tehdä tuollaisia ylipäätään. Aiheutat itsellesi tai muille vaaratilanteen pahimmassa tapauksessa. |
|
Pauli Lappalainen: Phoenix-liitin.
Kysy AV-asennuksia tekevistä firmoista voi olla, että löytyy nurkista.
Paljonko on pinnien väli?
https://www.digikey.fi/fi/products/ … FxgWJkkpoDdeBJRcQt-SUoaAjf2EALw_wcB
Jes kiitti tosi paljon. Pitääpä käydä paikallisessa kysymässä ja jos ei löydy niin tilaan tarvittavat.
-J |
|
Ei varsinaiseseti jelppiasia, mutta mistä johtuu että opettelin jotain youtubesta straton kanssa ja huomasin että vain tallamikin ollessa päällä keski- ja kaulamikin kautta tulee puhelimen signaali läpi melko voimakkaasti (siis kun vie puhelimen kaiuttimen kitaran mikin päälle...) ... ei siis ongelma, mutta hämmensi kuitenkin :)
This is on a whole other level. Its level one. |
|
Sammo: ...tulee puhelimen signaali läpi melko voimakkaasti, kun vie puhelimen kaiuttimen kitaran mikin päälle...
Kaiutin ja mikrofoni ovat rakenteellisesti likimain yksi ja sama asia: kela ja magneetti. Kun viet kaiuttimen kelan mikin kelan viereen, ne kytkeytyvät sähköisesti toisiinsa (muuntaja, anyone?). Ääni siirtyy kelalta toiselle ja ääni kuuluu vahvistimesta (tai oikeammin kaiuttimesta). |
|
ituvirtanen: Kaiutin ja mikrofoni ovat rakenteellisesti likimain yksi ja sama asia: kela ja magneetti. Kun viet kaiuttimen kelan mikin kelan viereen, ne kytkeytyvät sähköisesti toisiinsa (muuntaja, anyone?). Ääni siirtyy kelalta toiselle ja ääni kuuluu vahvistimesta (tai oikeammin kaiuttimesta).
Joo, ymmärrän sen. Mietin sitä että kun keskimikki ei ole valittuna sen kautta äänen ei myöskään pitäisi välittyä vahvistimelle, eikö? tuli kuitenkin yllättävän kovaa ja selvästi
This is on a whole other level. Its level one. |
|
Sammo: Joo, ymmärrän sen. Mietin sitä että kun keskimikki ei ole valittuna sen kautta äänen ei myöskään pitäisi välittyä vahvistimelle, eikö? tuli kuitenkin yllättävän kovaa ja selvästi
OK, nyt tontilla.
Koska kelat ovat vähintään maan kautta kytköksissä toisiinsa, AC (puhelimem signaali) vuotaa pitkin soitinta. Mikkivalitsimen pitäisi katkoa linjat molemmin puolin täyden vaimennuksen saavuttamiseksi mutta yksinkertaisuuden vuoksi valitsin katkoo vain signaalin vaiheen puolta. Muut mikit toimivat siis enempi ja vähempi antenneina. Sovituskin on hyvä. |
|
ituvirtanen: OK, nyt tontilla.
Koska kelat ovat vähintään maan kautta kytköksissä toisiinsa, AC (puhelimem signaali) vuotaa pitkin soitinta. Mikkivalitsimen pitäisi katkoa linjat molemmin puolin täyden vaimennuksen saavuttamiseksi mutta yksinkertaisuuden vuoksi valitsin katkoo vain signaalin vaiheen puolta. Muut mikit toimivat siis enempi ja vähempi antenneina. Sovituskin on hyvä.
Kiitos vastauksesta!
This is on a whole other level. Its level one. |
|
Esitän myös vaihtoehdon että puhelimen kaiuttimesta vuotava hajakenttä olisi jostain syystä voimakkaampi kaiuttimen sivussa eikä kohdalla -> luulet pitäväsi jotain keskimikin kohdalla mutta hajakenttä vuotaakin tallamikkiin.
Antikitarasankari. Siis basisti. |
|
Omat kokemukset ovat lähinnä bassoista. Mikit ovat kaukana toisistaan ja vuoto toiseen on mitätöntä. Stratossa mikit ovat tietty enempi lähekkäin. |
|

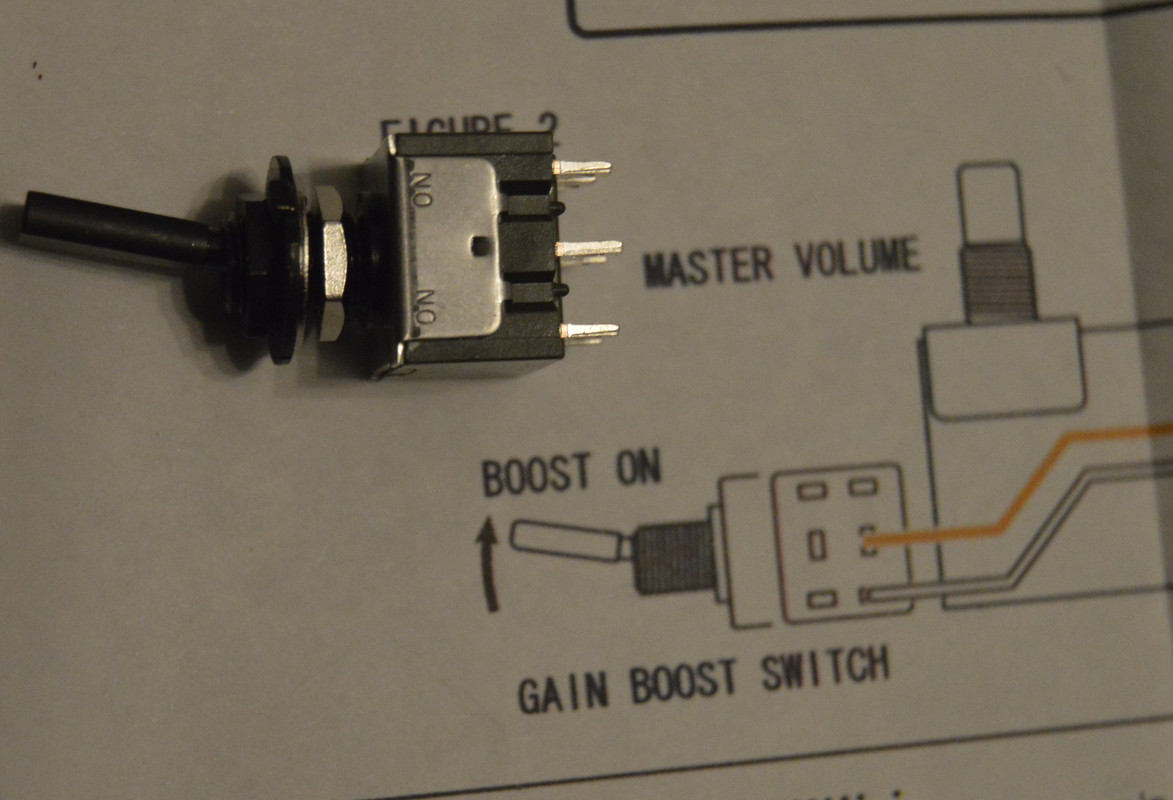

Miten päin tätä kuvan kytkintä pitäisi verrata ohjekuvaan kun kytkimessa lukee ON molemmilla puolilla?
https://i.postimg.cc/Z5Mvh3Yh/kytkin.jpg |
Swan
15.12.2022 17:01:24 (muokattu 15.12.2022 17:03:02) | |
|
PurpleCandle: Miten päin tätä kuvan kytkintä pitäisi verrata ohjekuvaan kun kytkimessa lukee ON molemmilla puolilla?
https://i.postimg.cc/Z5Mvh3Yh/kytkin.jpg
Ihan miten päin vaan. On/on tarkoittaa sitä, että kytkin toimii molempiin suuntiin samalla tavalla.
Had to be me. Someone else might have gotten it wrong. |
|
Swan: Ihan miten päin vaan. On/on tarkoittaa sitä, että kytkin toimii molempiin suuntiin samalla tavalla.
Okei. Kiitti :) |
|
PurpleCandle: Miten päin tätä kuvan kytkintä pitäisi verrata ohjekuvaan kun kytkimessa lukee ON molemmilla puolilla?
https://i.postimg.cc/Z5Mvh3Yh/kytkin.jpg
Ihan suoraan kuvan mukaan. Keskelle toinen ja toiseen reunaan toinen.
Tulikin jo vastaus |
|
Millä nimellä Googlesta löytyy eristysmaalia kitaralle? Sellaista millä voi korvata kupariteipin. EMF-maalilla tuli foliohattukauppoja. |
